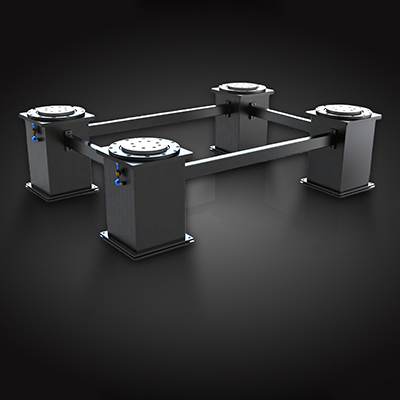

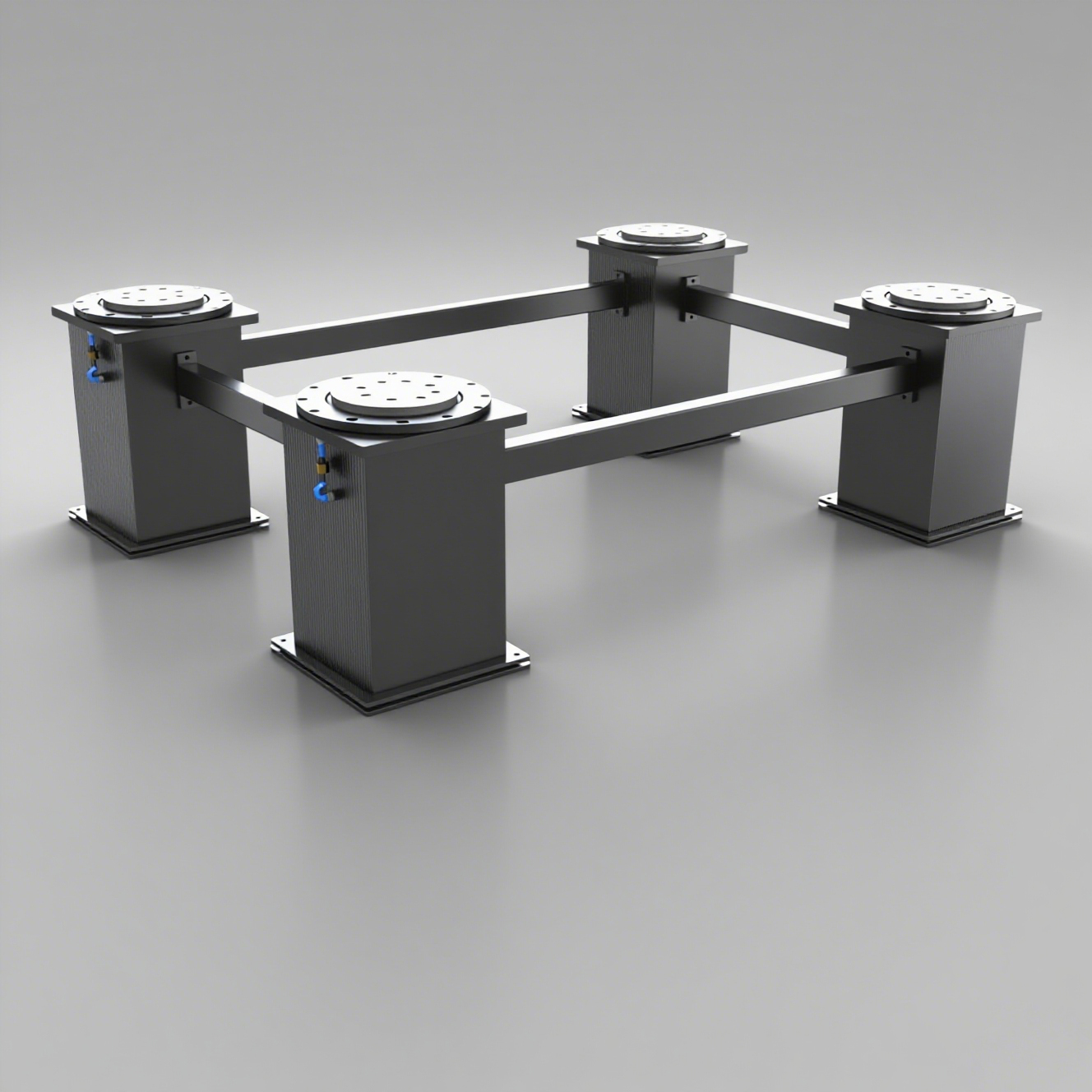

大阻尼气浮型隔振器ZDT-Z系列
大阻尼气浮型隔振器ZDT-Z系列，采用超薄复合气囊与多小孔准层流阻尼技术，外置调节阻尼器降低共振风险，自动调平且承载能力大，配静音气动系统。ZDT-Z系列适用于显微镜、激光干涉、三坐标机等对振动要求极高的设备，垂直固有频率1.0-2.5Hz，5Hz隔振效率达80-86%，恢复时间＜2s，阻尼大、衰减快，满足高精度隔振需求。
描述
大阻尼气浮型隔振器 ZDT-Z系列：
外置调节阻尼器，可根据现场环境设定阻尼，降低共振风险
外置调节阻尼器，可根据现场环境设定阻尼，降低共振风险
超薄气囊，降低自身刚度对系统固有频率的影响
高精密气动控制系统，灵敏、快速、安全、稳定
自动调平,承载能力大
可选择配套安装脚轮
ZDT-Z系列隔振支撑采用超薄复合材料气囊、带附加扩散口的多小孔准层流阻尼技术，隔振性能良好,系统稳定。自动水平，自动充气，静音空气压缩机气源、噪声低。 对有微振动能量的设备配备的隔振器；能安装此种隔振器的设备自身振动能量要低，可水平向慢速移动的条件下使用；ZDT-Z系列隔振器的特点：阻尼大、振动衰减周期很短。
应用领域：
显微镜、医疗生物
光路测试、光学测量
激光扫描、激光干涉
光谱实验、精密检测
集成电子、光栅刻录机
三坐标机等检测设备
对振动要求非常高的仪器设备

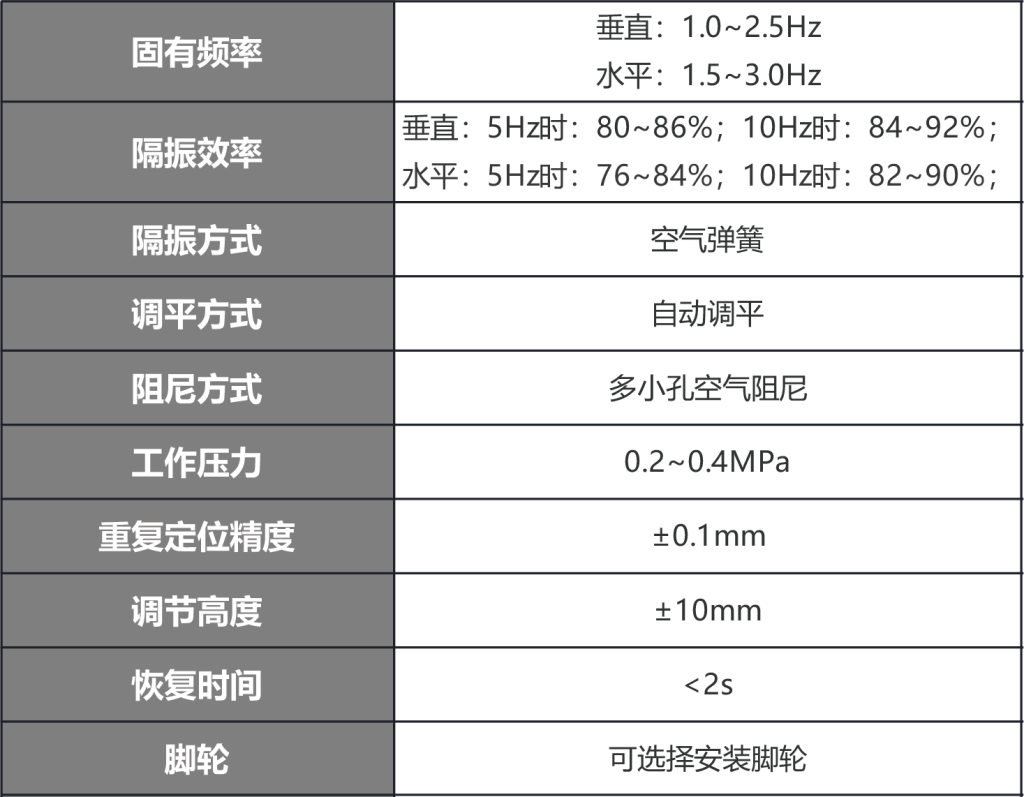

性能指标：
固有频率： 垂直：1.0～2.5Hz 水平：1.5～3.0Hz
隔振效率： 垂直：5Hz时：80～86% ；10Hz时：84～92%
水平：5Hz时：76～84% ；10Hz时：82～90%
隔振方式： 空气弹簧
调平方式： 自动调平
阻尼方式： 多小孔空气阻尼
工作压力: 0.2～0.4MPa
重复定位精度：±0.1mm
调节高度： ±10mm
恢复时间： ＜2s
脚轮： 可选择安装脚轮
标准规格：
| 型号 | 垂直固有频率 (Hz) | 水平固有频率 (Hz) | 额定载荷 | 形状 |
|---|---|---|---|---|
| ZDT-Z200 | 1.5 ~ 2.5Hz | 1.8 ~ 3.0Hz | 300 ~ 500kg / 只 | 方形 |

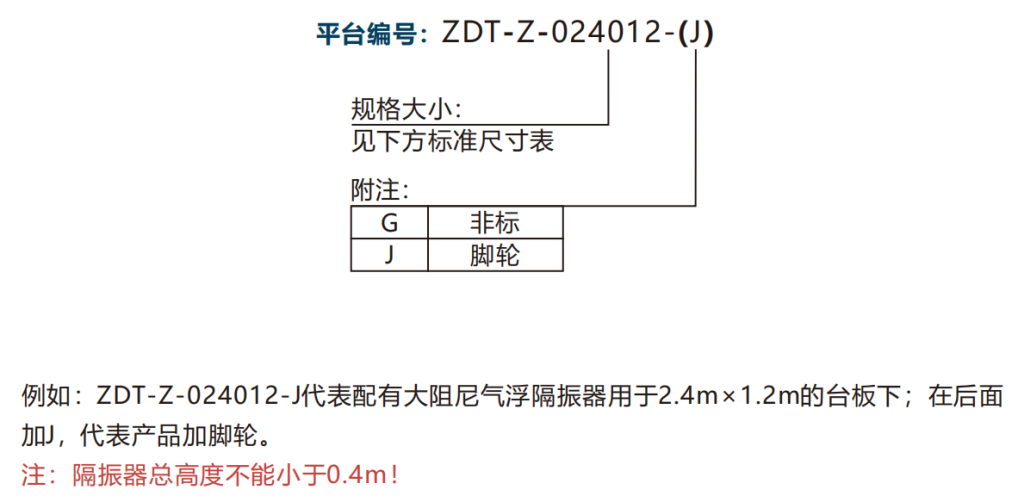

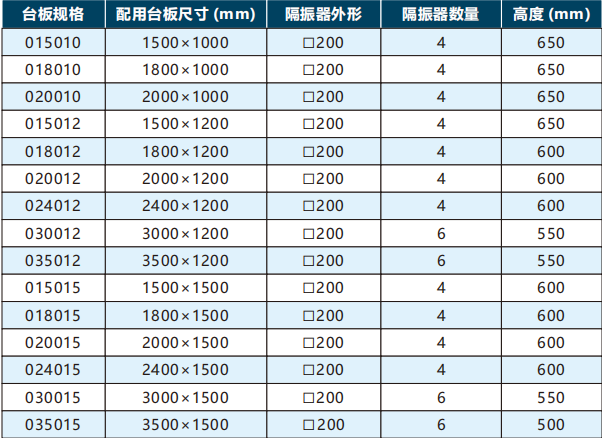

标准尺寸：
| 台板规格 | 配用台板尺寸 (mm) | 隔振器外形 | 隔振器数量 | 高度 (mm) |
|---|---|---|---|---|
| 015010 | 1500×1000 | □200 | 4 | 650 |
| 018010 | 1800×1000 | □200 | 4 | 650 |
| 020010 | 2000×1000 | □200 | 4 | 650 |
| 015012 | 1500×1200 | □200 | 4 | 650 |
| 018012 | 1800×1200 | □200 | 4 | 600 |
| 020012 | 2000×1200 | □200 | 4 | 600 |
| 024012 | 2400×1200 | □200 | 4 | 600 |
| 030012 | 3000×1200 | □200 | 6 | 550 |
| 035012 | 3500×1200 | □200 | 6 | 550 |
| 015015 | 1500×1500 | □200 | 4 | 600 |
| 018015 | 1800×1500 | □200 | 4 | 600 |
| 020015 | 2000×1500 | □200 | 4 | 600 |
| 024015 | 2400×1500 | □200 | 4 | 600 |
| 030015 | 3000×1500 | □200 | 6 | 550 |
| 035015 | 3500×1500 | □200 | 6 | 500 |
