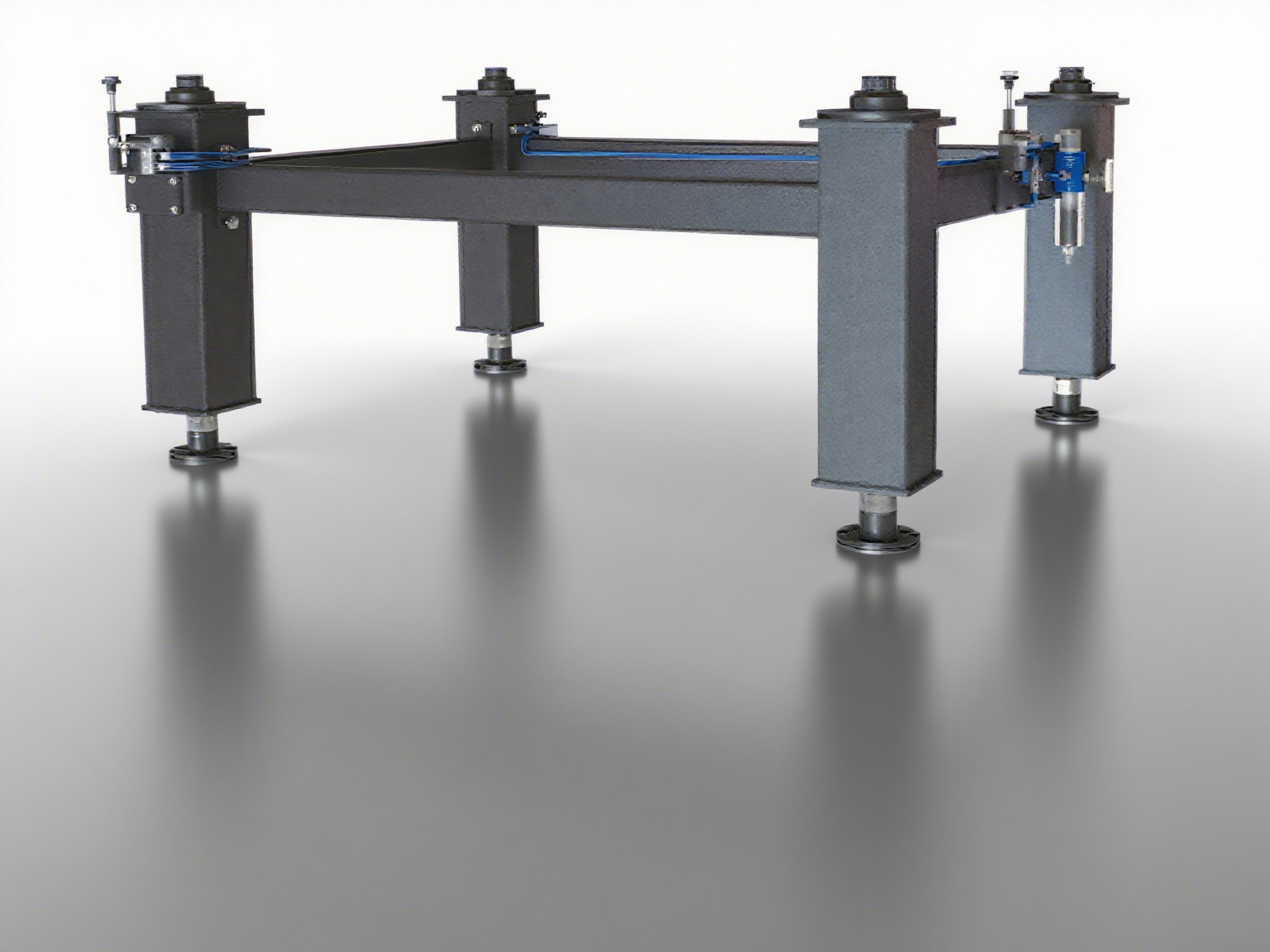

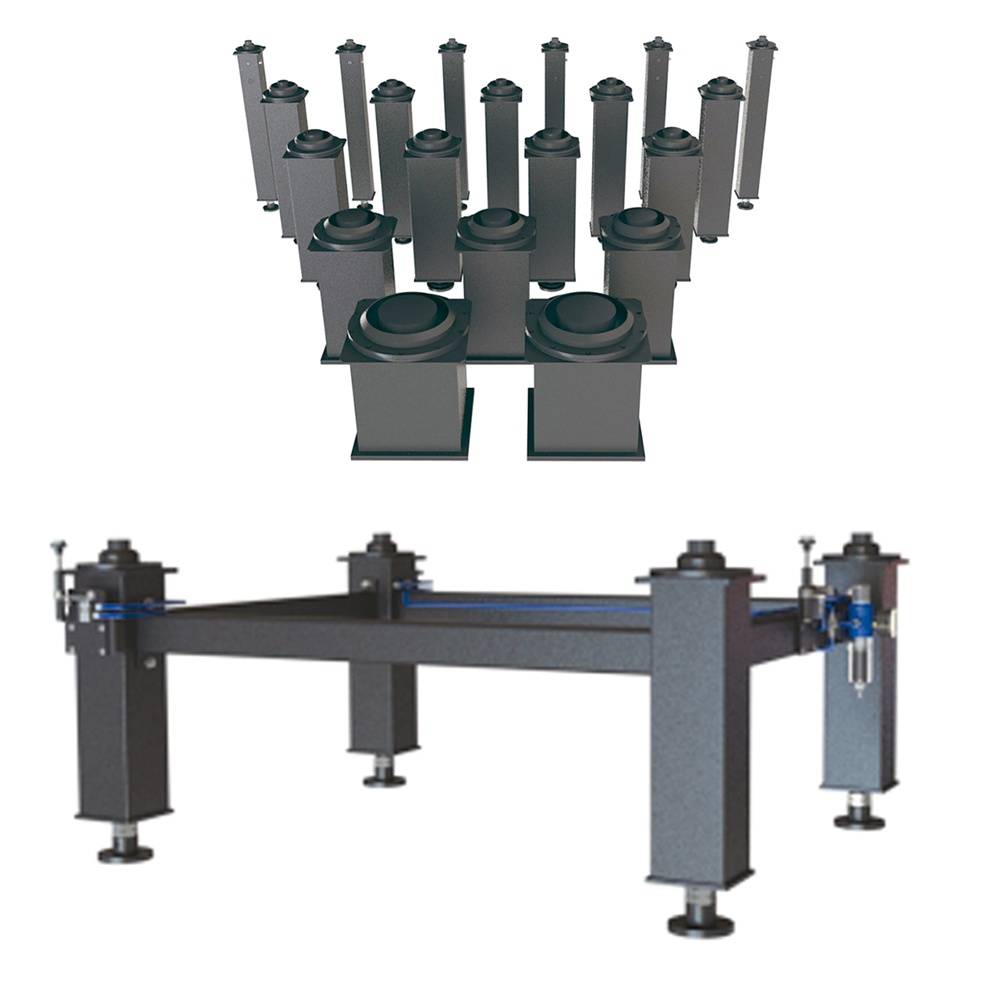

普通气浮型隔振器ZDT-P系列
普通气浮型隔振器ZDT-P系列，外置可调阻尼器，配超薄气囊与高精密气动系统，自动调平且可配脚轮。ZDT-P系列隔振器采用先进隔振技术，隔振性能佳、系统稳、噪声低。适用于显微镜等对振动要求高的领域，性能指标优越，能满足精密隔振需求。
描述
普通气浮型隔振器 ZDT-P系列：
外置可调节阻尼器，可根据现场环境设定阻尼，降低共振风险
外置可调节阻尼器，可根据现场环境设定阻尼，降低共振风险
超薄气囊，降低自身刚度对系统固有频率的影响
高精密气动控制系统，灵敏、快速、安全、稳定
自动调平
可选择配套安装脚轮

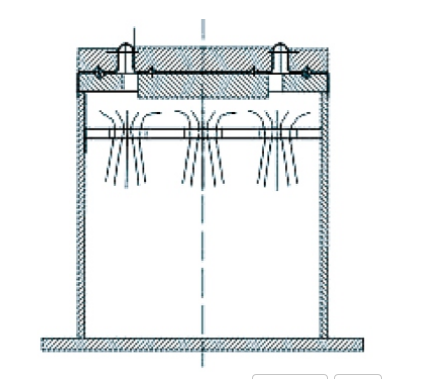

隔振支撑采用超薄复合材料气囊、带附加扩散口的多小孔准层流阻尼技术，隔振性能良好,系统稳定。自动调平，自动充气，静音空气压缩机气源、噪声低。
双气室气动隔振系统在工作时由于环境振动激发的响应会产生低频交变变形，使得气体经节流阻尼孔的流动在每个强迫周期中均会改变自身的运动方向以产生阻尼力。

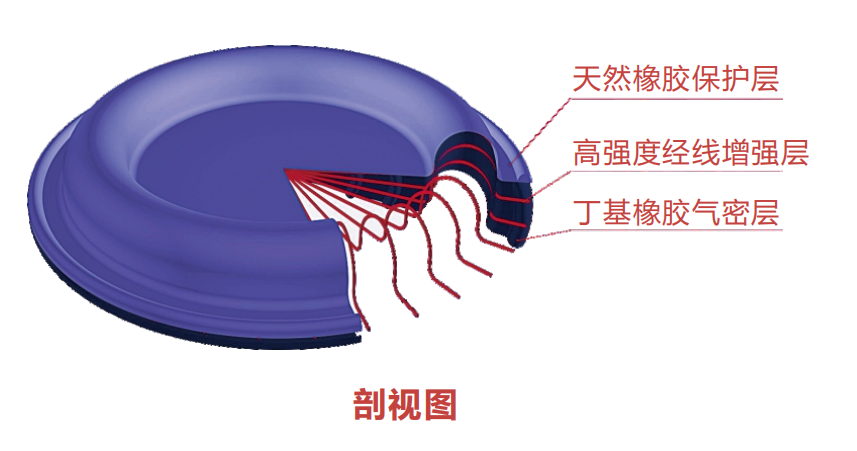

由于使用的条件和要求的不同，在一般的隔振领域均不考虑气囊本身带来的振动响应，都把其做无质量的假设，所以现有的气囊都较厚（一般厚度为有效直径的1%）。但在隔微振方面就必须考虑由它传递的振动。为此我们开发生产了厚度仅为有效面积直径0.5%的专用超薄气囊。由于其厚度仅为一般气囊厚度的1/2,因此更柔软，更灵敏。
应用领域：
显微镜、医疗生物；
光路测试、光学测量；
激光扫描、激光干涉；
光谱实验、精密检测；
集成电子；
对振动要求非常高的仪器设备；

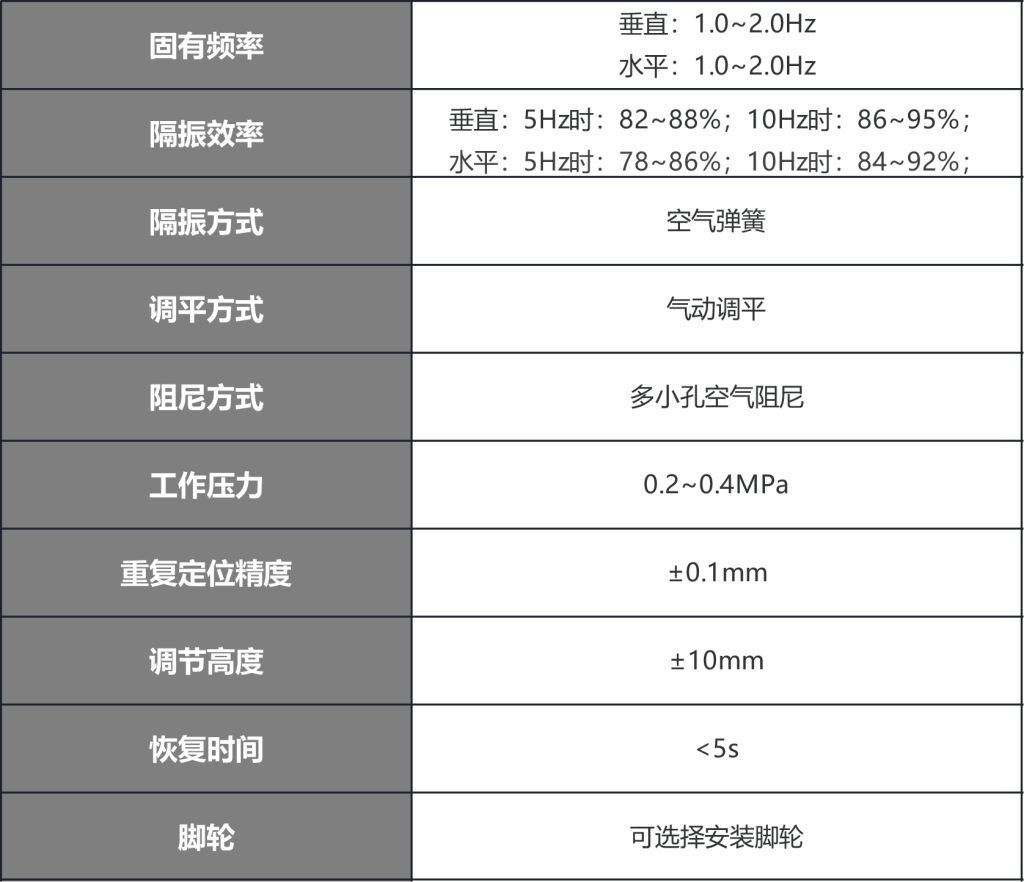

性能指标：
固有频率： 垂直:1.0~2.0Hz 水平:1.0~2.0Hz
垂直:5Hz时:82~88%;10Hz时:86~95%;
隔振效率： 水平:5Hz时:78~86%;10Hz时:84~92%
隔振方式： 空气弹簧
调平方式： 气动调平
阻尼方式： 多小孔空气阻尼
工作压力： 0.2~0.4MPa
重复定位精度： ±0.1mm
调节高度： ±10mm
恢复时间： ＜5S
脚轮： 可选择安装脚轮

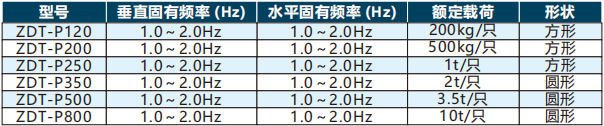

标准规格：
| 型号 | 垂直固有频率 (Hz) | 水平固有频率 (Hz) | 额定载荷 | 形状 |
|---|---|---|---|---|
| ZDT-P120 | 1.0 ~ 2.0Hz | 1.0 ~ 2.0Hz | 200kg / 只 | 方形 |
| ZDT-P200 | 1.0 ~ 2.0Hz | 1.0 ~ 2.0Hz | 500kg / 只 | 方形 |
| ZDT-P250 | 1.0 ~ 2.0Hz | 1.0 ~ 2.0Hz | 1t / 只 | 方形 |
| ZDT-P350 | 1.0 ~ 2.0Hz | 1.0 ~ 2.0Hz | 2t / 只 | 圆形 |
| ZDT-P500 | 1.0 ~ 2.0Hz | 1.0 ~ 2.0Hz | 3.5t / 只 | 圆形 |
| ZDT-P800 | 1.0 ~ 2.0Hz | 1.0 ~ 2.0Hz | 10t / 只 | 圆形 |

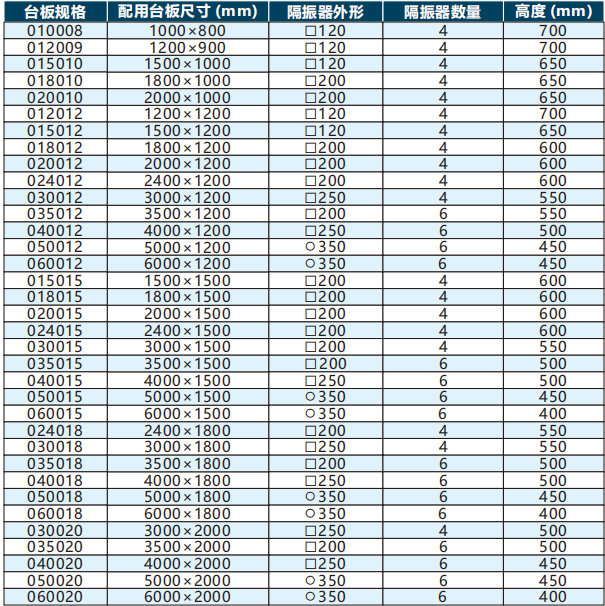

标准尺寸：
| 台板规格 | 配用台板尺寸 (mm) | 隔振器外形 | 隔振器数量 | 高度 (mm) |
|---|---|---|---|---|
| 010008 | 1000×800 | □120 | 4 | 700 |
| 012009 | 1200×900 | □120 | 4 | 700 |
| 015010 | 1500×1000 | □120 | 4 | 650 |
| 018010 | 1800×1000 | □200 | 4 | 650 |
| 020010 | 2000×1000 | □200 | 4 | 650 |
| 012012 | 1200×1200 | □120 | 4 | 700 |
| 015012 | 1500×1200 | □120 | 4 | 650 |
| 018012 | 1800×1200 | □200 | 4 | 600 |
| 020012 | 2000×1200 | □200 | 4 | 600 |
| 024012 | 2400×1200 | □200 | 4 | 600 |
| 030012 | 3000×1200 | □250 | 4 | 550 |
| 035012 | 3500×1200 | □200 | 6 | 550 |
| 040012 | 4000×1200 | □250 | 6 | 500 |
| 050012 | 5000×1200 | ○350 | 6 | 450 |
| 060012 | 6000×1200 | ○350 | 6 | 450 |
| 015015 | 1500×1500 | □200 | 4 | 600 |
| 018015 | 1800×1500 | □200 | 4 | 600 |
| 020015 | 2000×1500 | □200 | 4 | 600 |
| 024015 | 2400×1500 | □200 | 4 | 600 |
| 030015 | 3000×1500 | □200 | 4 | 550 |
| 035015 | 3500×1500 | □200 | 6 | 500 |
| 040015 | 4000×1500 | □250 | 6 | 500 |
| 050015 | 5000×1500 | ○350 | 6 | 450 |
| 060015 | 6000×1500 | ○350 | 6 | 400 |
| 024018 | 2400×1800 | □200 | 4 | 550 |
| 030018 | 3000×1800 | □250 | 4 | 550 |
| 035018 | 3500×1800 | □200 | 6 | 500 |
| 040018 | 4000×1800 | □250 | 6 | 500 |
| 050018 | 5000×1800 | ○350 | 6 | 450 |
| 060018 | 6000×1800 | ○350 | 6 | 400 |
| 030020 | 3000×2000 | □250 | 4 | 500 |
| 035020 | 3500×2000 | □200 | 6 | 500 |
| 040020 | 4000×2000 | □250 | 6 | 450 |
| 050020 | 5000×2000 | ○350 | 6 | 450 |
| 060020 | 6000×2000 | ○350 | 6 | 400 |
