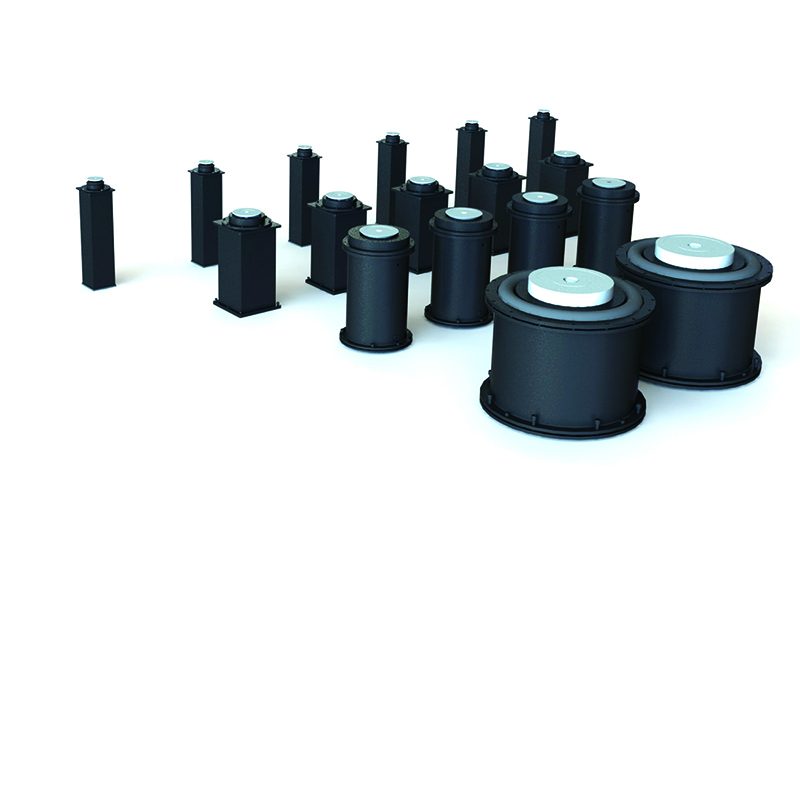

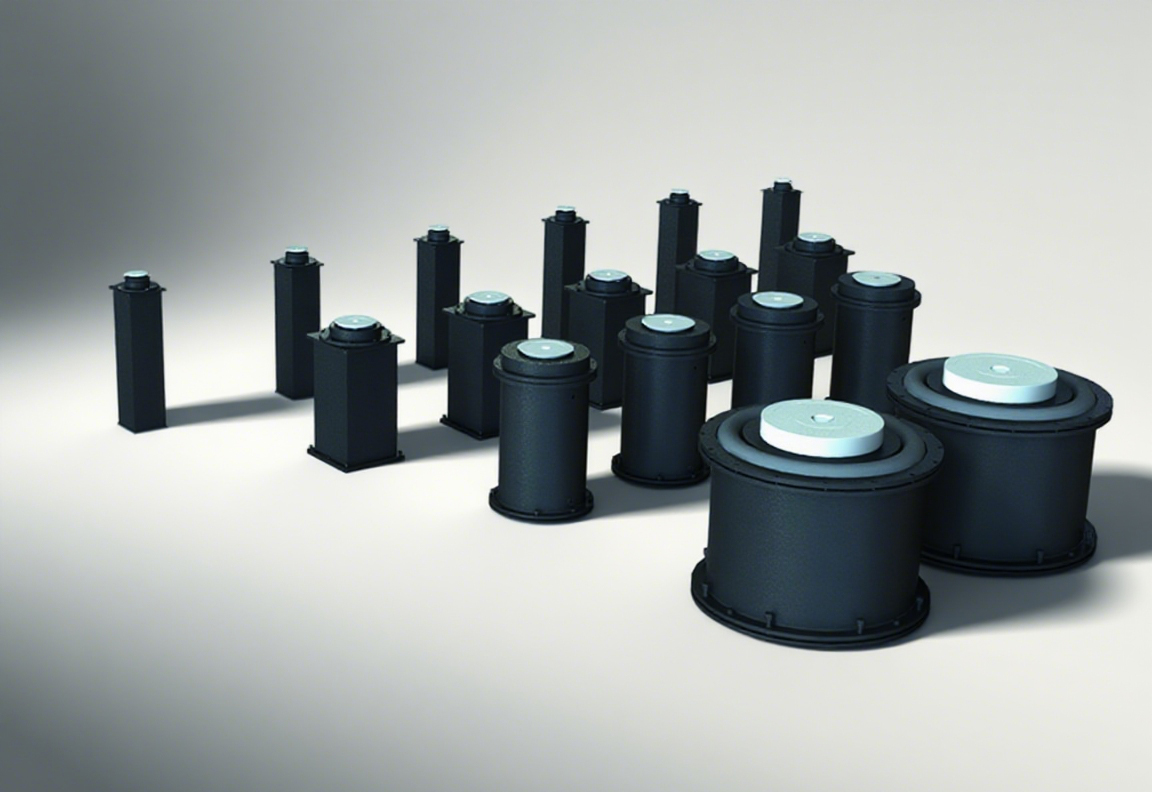

摆杆气浮型隔振器ZDT-B系列

描述

摆杆气浮型隔振器 ZDT-B系列：
外置调节阻尼器，可根据现场环境设定阻尼，降低共振风险
超薄气囊，降低自身刚度对系统固有频率的影响
单摆原理，能获得更低的水平固有频率
高精密气动控制系统，灵敏、快速、安全、稳定
自动调平
可选择配套安装脚轮

摆杆气浮型隔振器 ZDT-B系列支撑采用超薄复合材料气囊、带附加扩散口的多小孔准层流阻尼技术，内部添加了摆杆组结构，该结构基于单摆的原理，根据摆杆长度与频率的关系计算出所需 摆杆的长度，并在内加装阻尼切片组，解决无阻尼震荡的问题；整体隔振性能良好,系统稳定。自动水平，自动充气，静音空气压缩机气源、噪声低。
摆杆气浮隔振器，是在气浮隔振器的基础上进行改进的，水平方向具有更优良隔振性能的隔振器，在保证垂直方向固有频率小于2Hz的同时，其水平固有频率能达到1Hz。为克服约束式气囊水平方向隔振特性差的问题，由于是三吊杆约束摆杆变动该结构由于为绞接式干磨擦摆，摆杆与三吊杆约束摆底面之间为滑动摩擦，使其具有阻力小、固有频率增加极少，虽然三摆杆相对单摆易于出现震荡的问题有所改变，但也存在不稳定的因素，为此我们在隔振器内制了阻尼器来改变振动周期的问题，很大程度上降低了振动的周期以及共振区放大的影响，是自身的水平固有频率降低至1Hz。

应用领域：
显微镜、医疗生物；
光路测试、光学测量；
激光扫描、激光干涉；
光谱实验、精密检测；
集成电子；
对振动要求非常高的仪器设备；

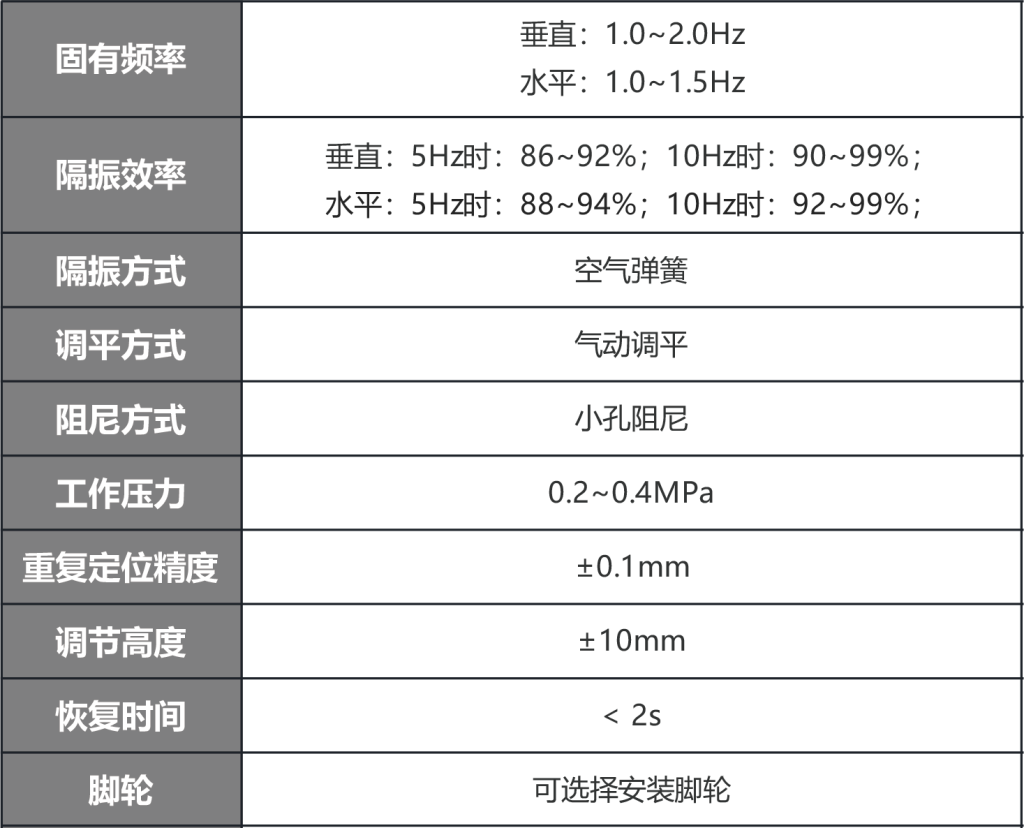

性能指标：
固有频率：           垂直：1.0～2.0Hz    水平：1.0~1.5Hz
隔振效率：           垂直：5Hz时：86～92% ；10Hz时：90～99%
水平：5Hz时：88～94% ；10Hz时：92～99%”
隔振方式：           空气弹簧
调平方式：           气动调平
阻尼方式：           小孔阻尼
工作压力：           0.2～0.4MPa
重复定位精度：  ±0.1mm
调节高度：           ±10mm
恢复时间：           ＜5s
脚轮：                    可选择安装脚轮
