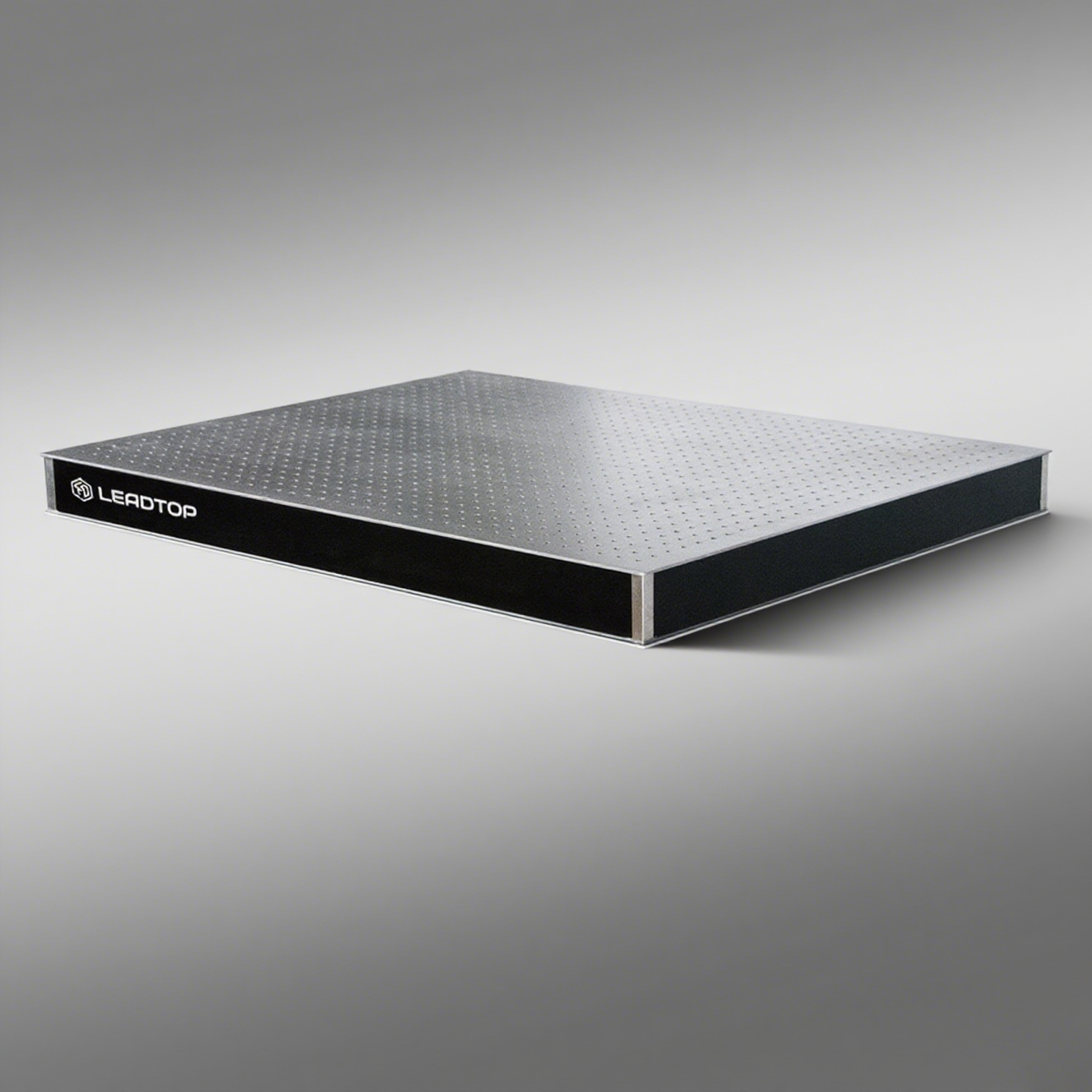

蜂窝内芯光学平台台板MOT-F系列

蜂窝内芯光学平台台板MOT-F系列：
宽带阻尼结构台板，可抑制表面共振

蜂窝型内芯，质量轻，具有很好的刚度

约束层芯板

完全密封孔

无焊接应力，随时间变化台板不会因应力而产生变形

蜂窝结构隔振平台台板，可作为光学实验、医学实验、精密仪器生产检测、航天航空实验等的载体，因其具有高刚度低质量的特点，能提高实验的精度 , 提供坚固的安装平台。其结构为蜂窝空心结构，包括上下面板、隔离杯和蜂窝状芯板；便于实验附件的固定安装，面板采用高导磁不锈钢（430），表面不生锈，保证了实验室清洁度；隔离杯采用的是拉伸铝冲压成型，可防止噪音在内部产生震荡给实验造成误差,同时能防尘、防水、防止小物品坠落到平台内部，便于清理；内部蜂窝状芯板采用的是梯形薄钢板相互対粘中间并夹有钢板形成蜂巢形状的结构，它能在降低芯板质量的情况下使刚度最大化。

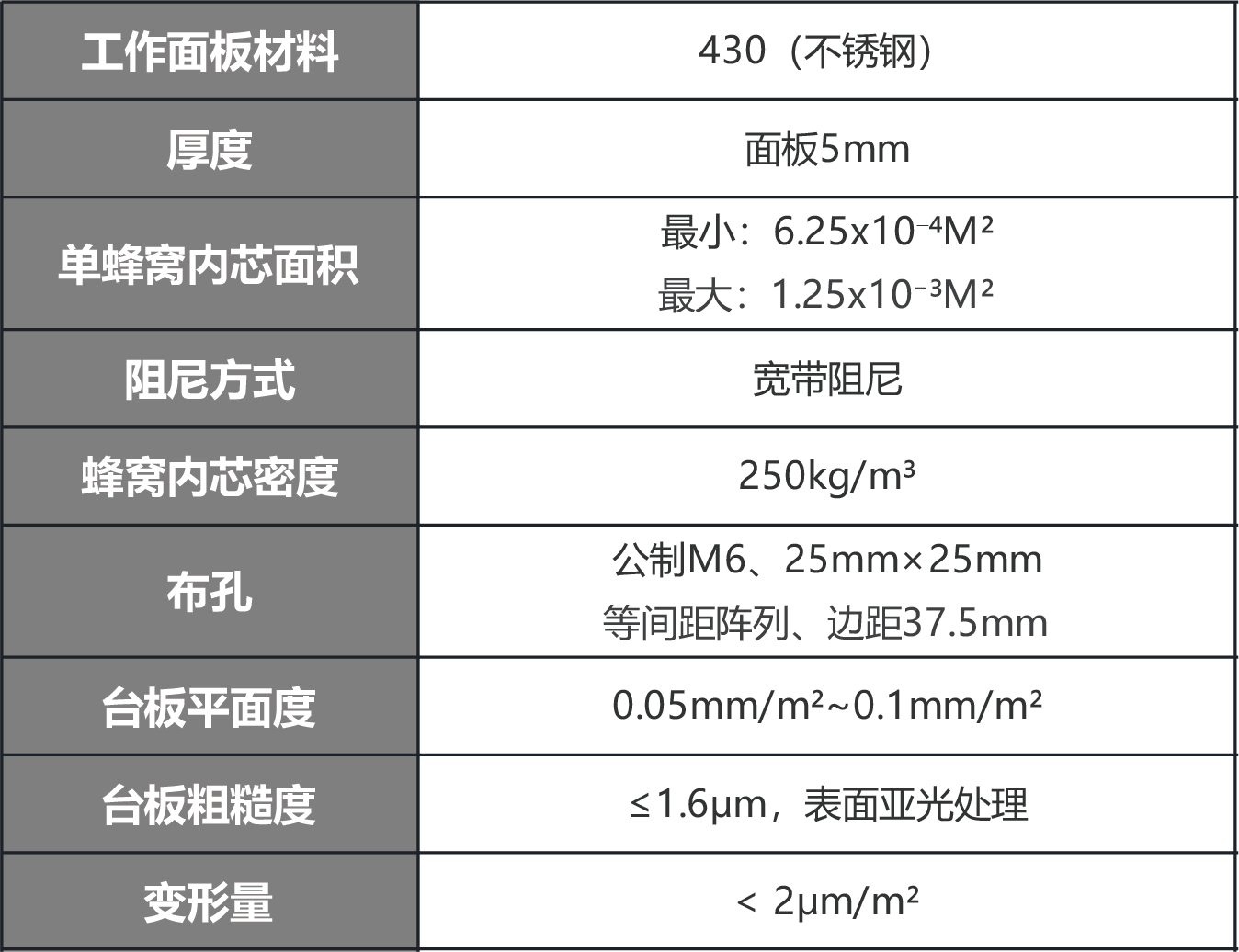

工作面板材料：         430（不锈钢）

厚度 ：                          面板5mm

单蜂窝内芯面积：    最小：6.25×10 -4M 2；

                                         最大：1.25×10 -3M 2

阻尼方式：                 宽带阻尼

蜂窝内芯密度：        250kg/m³

布孔 ：                         ≤1.6μm，表面亚光处理

                                        公制M6、25mm×25mm

台板平面度：            等间距阵列、边距37.5mm

台板粗糙度：            ＜ 2µm/m²

变形量：                     0.05mm/m²～0.1mm/m²

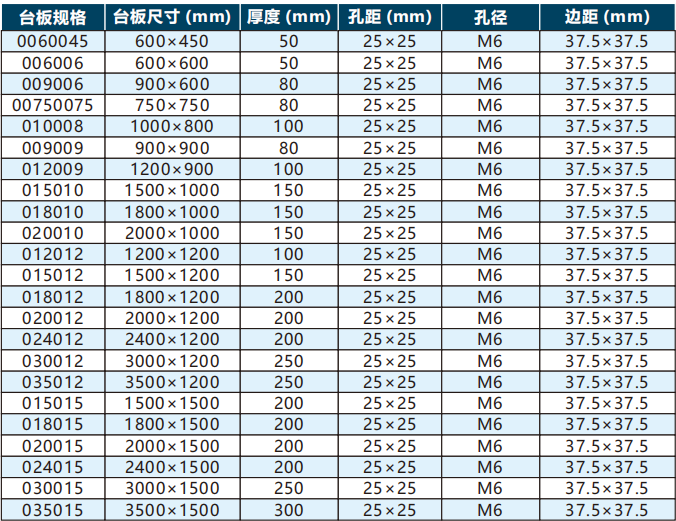

台板规格	台板尺寸 (mm)	厚度 (mm)	孔距 (mm)	孔径	边距 (mm)
0060045	600×450	50	25×25	M6	37.5×37.5
006006	600×600	50	25×25	M6	37.5×37.5
009006	900×600	80	25×25	M6	37.5×37.5
00750075	750×750	80	25×25	M6	37.5×37.5
010008	1000×800	100	25×25	M6	37.5×37.5
009009	900×900	80	25×25	M6	37.5×37.5
012009	1200×900	100	25×25	M6	37.5×37.5
015010	1500×1000	150	25×25	M6	37.5×37.5
018010	1800×1000	150	25×25	M6	37.5×37.5
020010	2000×1000	150	25×25	M6	37.5×37.5
012012	1200×1200	100	25×25	M6	37.5×37.5
015012	1500×1200	150	25×25	M6	37.5×37.5
018012	1800×1200	200	25×25	M6	37.5×37.5
020012	2000×1200	200	25×25	M6	37.5×37.5
024012	2400×1200	200	25×25	M6	37.5×37.5
030012	3000×1200	250	25×25	M6	37.5×37.5
035012	3500×1200	250	25×25	M6	37.5×37.5
015015	1500×1500	200	25×25	M6	37.5×37.5
018015	1800×1500	200	25×25	M6	37.5×37.5
020015	2000×1500	200	25×25	M6	37.5×37.5
024015	2400×1500	200	25×25	M6	37.5×37.5
030015	3000×1500	250	25×25	M6	37.5×37.5
035015	3500×1500	300	25×25	M6	37.5×37.5
