非标特殊平台参考

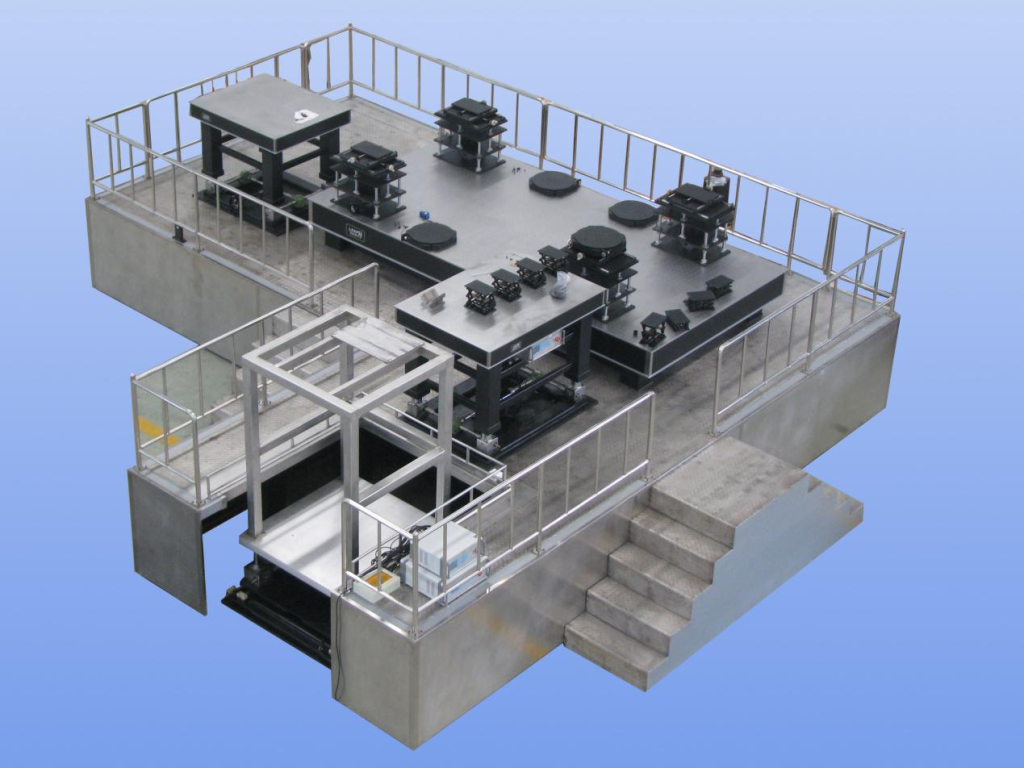

绵阳某院所多套组合型平台

1.1、面板整体采用无磁硬质铝合金制作，面板外形尺寸暂定1100mm×1100mm×65mm(长×宽×高)（考虑油箱尺寸和安装适当调整）,面板上有固定固定式吊架系统的安装孔；丝杆之间内空大于900mm；
1.2、平台整体外形尺寸暂定：1500mm×1500mm×500mm(长×宽×高)；
1.3、平台升降行程300mm，X、Y轴移动行程200mm；
1.4、平台三维调整精度≤0.05mm、升降分辨率0.005mm，平移分辨率0.00125mm；
1.5、三维平台采用蜗轮蜗杆驱动与精密滚珠丝杠(材料暂定为钛钢TC4)传动机构，导轨采用精密线性滑块导轨，精度高、寿命长、载荷大；
1.6、控制精度高，做对接实验时，可凸显其控制系统功能的优势；
1.7、传动机构、驱动机构、高度调节轴承均为有磁部件，不可替换，为标准零件；
1.8、平台整体采用汽车喷漆，除部分零件以外，整体做黑色处理；
1.9、平台承载小于650kg；
1.10、平台固定在底板上，需要做地脚螺栓预埋或加装膨胀螺栓，可提高升降台的稳定性能。
1.11、加装控制箱体，电动控制系统以及软件控制系统；
1.12、增加Z轴升降的手动调节机构；
1.13、吊装架增加轨道，方便安装油箱和磁体。

2.1、面板整体采用不锈钢板（1Cr13）制作，面板外形尺寸：4000mm×2000mm×250mm(长×宽×高)，面板布有均布阵列50mm×50mm的标准公制M6螺纹孔，距边50mm×50mm；
2.2、平台整体外形尺寸：4000mm×2000mm×450mm(长×宽×高)；
2.3、平台表面采用亚光密迪纹处理；
2.4、平台手动调平；
2.5、台板表面平面度：0.05~0.10mm/m²；
2.6、台板表面粗糙度：＜0.8μm；
2.7、支撑采用POT型隔振器，主要使用剪切型橡胶隔振支撑隔振技术，支撑高度200mm，高度可微调；
2.8、平台支撑部分整体采用汽车喷漆，平台表面为本色，侧壁包装为黑色，底板做防锈处理；
2.9、平台承载小于2000kg，支撑相互连杆相连，保证了系统的强度。

3.1、面板整体采用不锈钢板（1Cr13）制作，面板外形尺寸：1600mm×1000mm×150mm(长×宽×高)，面板布有均布阵列25mm×25mm的标准公制M6螺纹孔，距边50mm×50mm；
3.2、平台整体外形尺寸：1600mm×1000mm×900mm(长×宽×高)；
3.3、平台升降行程400mm；
3.4、平台手动调平；
3.5、台板表面平面度：0.05mm/m²；
3.6、台板表面粗糙度：＜0.8μm；
3.7、平台表面采用亚光密迪纹处理；
3.8、平台升降调整精度≤0.5mm；
3.9、升降采用蜗轮蜗杆传动机构；
3.10、控制精度较高；
3.11、平台整体采用汽车喷漆，除部分零件以外，整体为黑色；
3.12、平台承载小于500kg，支撑采用连杆连接，为保证了系统的强度；
3.13、平台固定在机架上，需要在机架平台上固定，可提高升降台的稳定性能。
3.14、加装控制箱体，电动和手动控制系统。

4.1、面板整体采用不锈钢板（1Cr13）制作，面板外形尺寸：1200mm×1200mm×150mm(长×宽×高)，面板布有均布阵列25mm×25mm的标准公制M6螺纹孔，距边50mm×50mm；
4.2、平台整体外形尺寸：1200mm×1200mm×800mm(长×宽×高)；
4.3、平台升降行程300mm；
4.4、平台手动调平；
4.5、台板表面平面度：0.05mm/m²；
4.6、台板表面粗糙度：＜0.8μm；
4.7、平台表面采用亚光密迪纹处理；
4.8、平台升降调整精度≤0.5mm；
4.9、升降采用蜗轮蜗杆传动机构；
4.10、控制精度较高；
4.11、平台整体采用汽车喷漆，除部分零件以外，整体为黑色；
4.12、平台承载小于500kg，支撑采用连杆连接，为保证了系统的强度；
4.13、平台固定在机架上，需要在机架平台上做固定，可提高升降台的稳定性能；
4.14、加装控制箱体，电动手动控制系统。

5.1、机架平台系统整体内容包括：平台主体钢板（拼接式防滑不锈
钢板）、焊接式框架结构机构、支撑机构、连杆机构、侧封框架板机
构五大部分；
5.2、机架面板整体采用6mm防滑不锈钢板制作，面板外形尺寸暂定6900mm×6000mm ×1000mm(长×宽×高)（L型），多块防滑不锈钢板与结构钢架使用螺栓或焊接固定成一体，钢架整体采用结构钢管焊接而成，外形采用网状方格式焊接能一个框架结构，主要使用无缝钢管，方格间距不大于500mm，空心面积不大于0.2m²；
5.3、整体外形尺寸：6900mm×6000mm×1000mm(长×宽×高)；
5.4、支撑采用刚性支撑，支撑高度900mm，采用数量35；
5.5、连杆加强结构，出几个特殊位置支撑外，支撑全部使用连杆连接起来，保证整体的刚性良好，整体性能好，抗弯、抗扭性能好；
5.6、机架平台支撑部分整体采用汽车喷漆，机架平台表面为本色，侧壁包装为黑色，底板做防锈处理；
5.7、四周增加护栏，护栏高度暂定800mm。

6.1、面板采用硬质铝合金制作，传动机构为蜗轮蜗杆机构，精度高、传动比大、能自锁等功能；面板尺寸：直径400mm，面板布有均布阵列25mm×25mm的标准公制M6螺纹孔，便于安装配套产品；
6.2、平台整体外形尺寸：400mm×400mm×62mm(长×宽×高)；
6.3、平台表面采用喷砂、氧化黑处理；
6.4、传动比：720:1；
6.5、定位精度：0.005°；
6.6、旋转平台自重约：20kg，载荷小于80kg；5.7、侧边封装框架板，整体外观效果好；
6.7、机架平台重约5t，载荷小于12t

7.1、面板采用硬质铝合金制作，传动机构为精密滚珠丝杠传动，精度高、能耗小、寿命长，导轨采用精密线性滑块导轨；平台分为两件：尺寸分别为：550mm×600mm×70mm、675mm×250mm×70mm(长×宽×高)，面板均布有阵列25mm×25mm的标准公制M6螺纹孔，便于安装配套产品；
7.2、平台表面采用喷砂、氧化黑处理；
7.3、定位精度：0.03mm；
7.4、二维平移行程均为200mm；
7.5、二维手动平移台自重约：40kg，载荷小于50kg。

8.1、面板采用硬质铝合金制作，传动机构为梯形丝杠传动，精研蜗轮蜗杆驱动，精度高、载荷大、能自锁，导轨为线性轴承导轨；平台尺寸为：600mm×400mm×410mm(长×宽×高)，面板均布有阵列25mm×25mm的标准公制M6螺纹孔，便于安装配套产品；
8.2、平台升降行程为：150mm；
8.3、平台表面采用喷砂、氧化黑处理；
8.4、定位精度：0.05mm；
8.5、手动升降台自重约：55kg，载荷小于120kg。

9.1、整体采用无磁不锈钢（0Cr18Ni9）方管焊接,外形尺寸按照超导磁体电动三维移动平台尺寸设计，上面加装手动葫芦，方便起吊设备、仪器。
9.2、考虑功放的安装位置，具体尺寸在补充协议中确定。

10.1、夹具采用我公司现有产品LSSS-120JS升降台加设计固定夹具座组合而成，下面使用4-5个手动升降台LSSS-120JS固定在平台或吊装架上，外形尺寸为:220mm×140mm×90mm(长×宽×高)，行程120mm，能实现手动高度调整；再在升降台上固定夹具座，外形尺寸为：80mm×120mm×120mm(长×宽×高)；
10.2、手动升降台；
10.3、升降台单个载重30kg，自重3.5kg；
10.4、升降台分辨率：0.01mm；
10.5、夹具座重约1kg，载荷为：30kg。

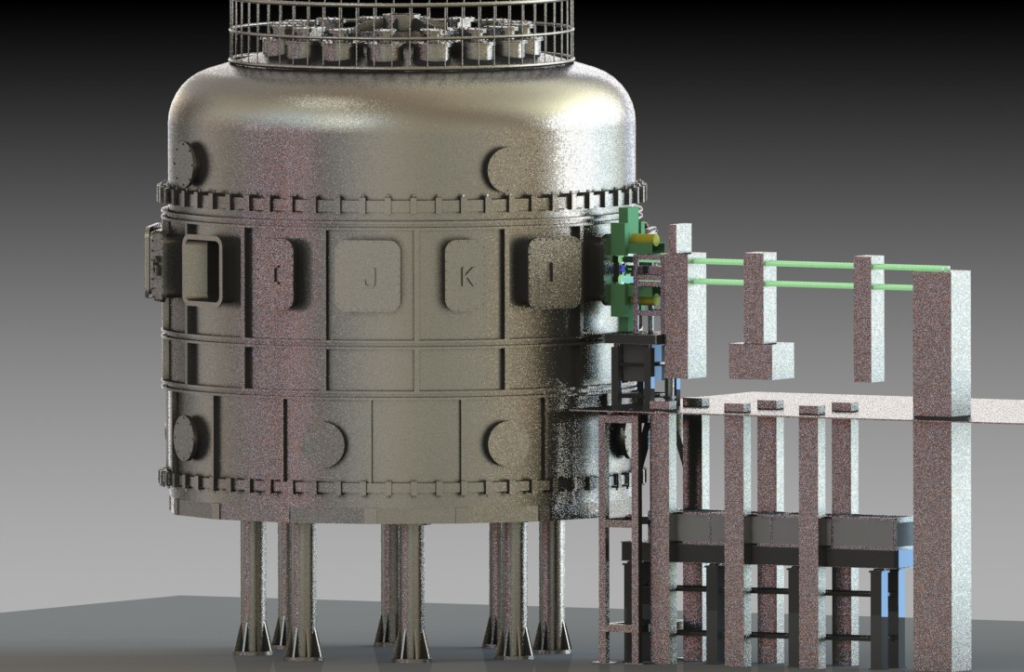

安徽某所边界窗口光路系统平台

1.1、组成部分：台板、固态橡胶隔振器、手动调平系统

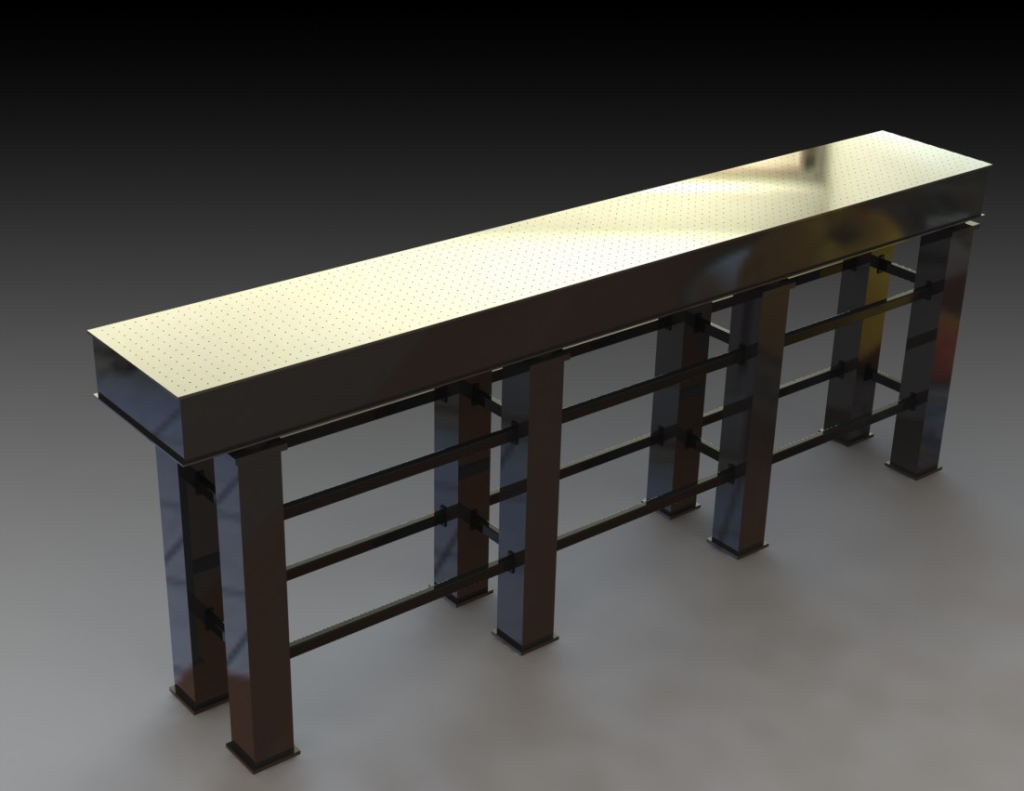

1.2、台板尺寸：5000mm×780mm×300mm(长×宽×高) ，全部为钢混结构平台，固态橡胶隔振器高度1600mm（可调±5mm）
1.3、固有频率： 6~10Hz
1.4、最大幅值：≤5μm
1.5、阻尼比：0.2~0.4
1.6、台板平面度：0.05mm/m²
1.7、台板粗糙度：＜0.8μm
1.8、安装孔规格：M6螺孔阵列,孔距为50mm×50mm,边距50mm×50mm
1.9、平台内部填充隔振阻尼材料

2.1、 组成部分：台板、固态橡胶隔振器和手动调平系统、配重系统

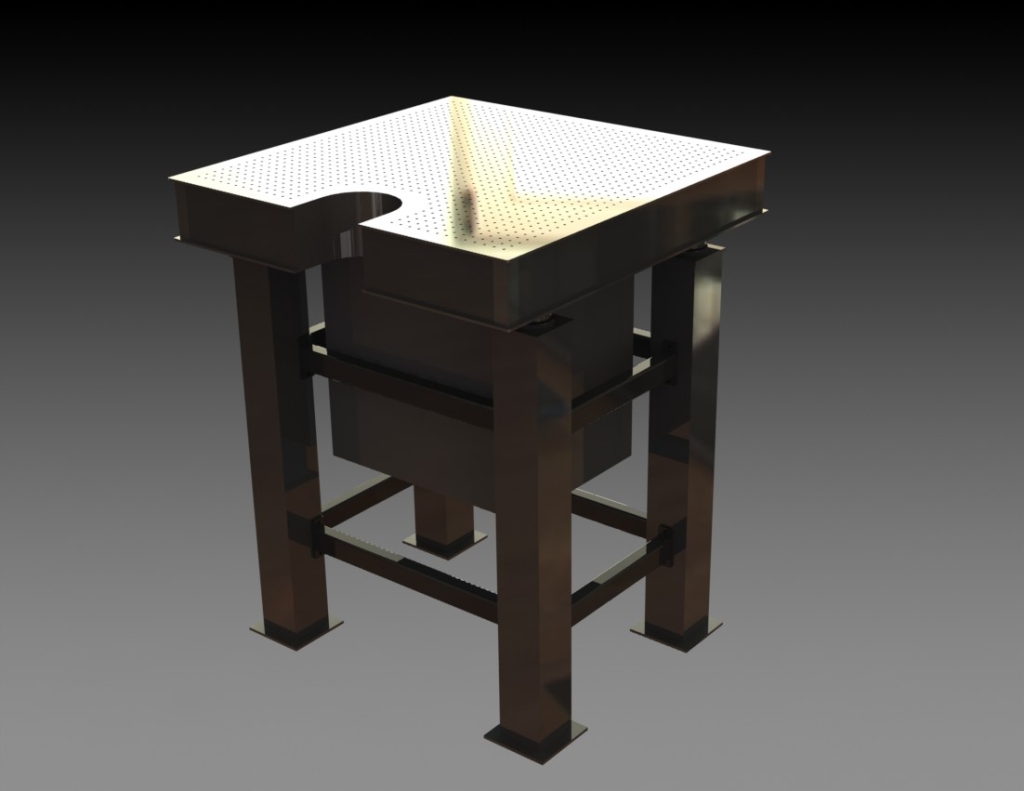

2.2、台板尺寸：1000mm×800mm×150mm (长×宽×高)，全部为钢混结构平台，固态橡胶隔振器高度1100mm（可调±5mm）
2.3、固有频率：6~10Hz
2.4、最大幅值：≤5μm
2.5、阻尼比：0.2~0.4
2.6、台板平面度：0.05mm/m²
2.7、台板粗糙度：＜0.8μm
2.8、安装孔规格：M6螺孔阵列，孔距25mm×25mm，边距50mm×50mm
2.9、平台内部填充隔振阻尼材料，平台一侧开通槽

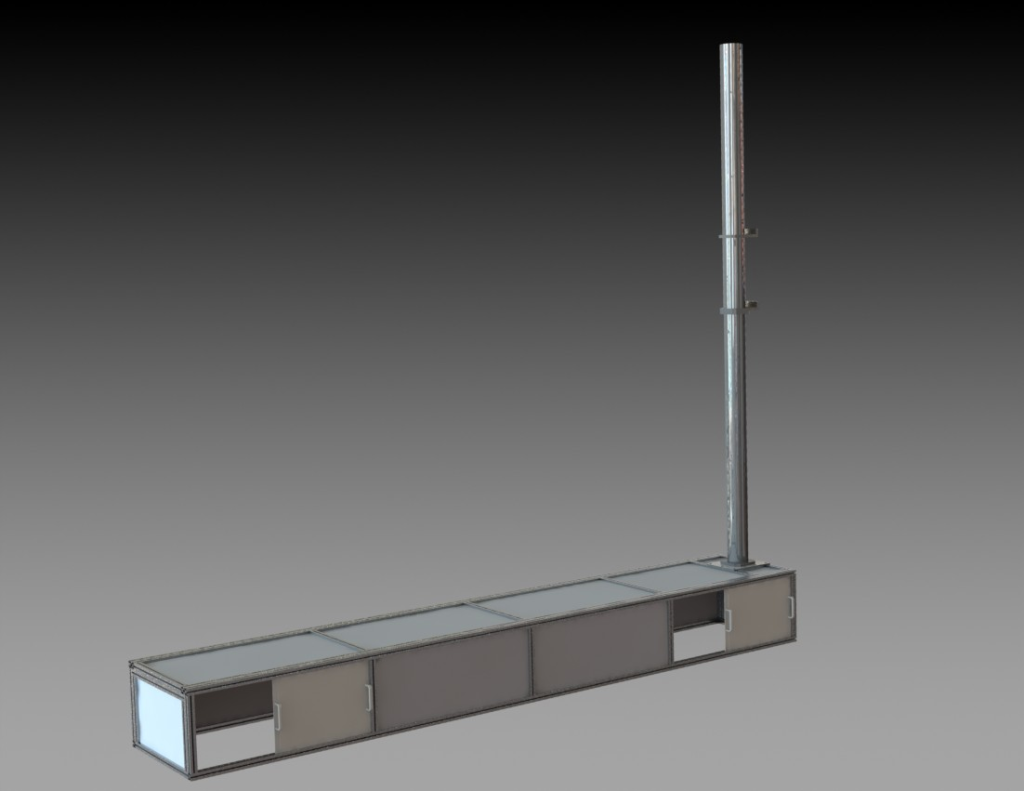

光路罩分为两部分，一部分为一层光路罩外形尺寸为：
4500mm×780mm×500mm(长×宽×高)，外框采用铝型材，内侧安装闪银铝塑板,厚度8.0mm，后端上面设计开口与密封光路筒对接，两镜片侧边设计侧拉门，可提供维修便利；
另一部分为密封光路筒外形尺寸为：150mm×1760mm(直径×高)与150mm×1800mm(直径×高)两部分对接组成，分为两部分目的是便于安装固定。

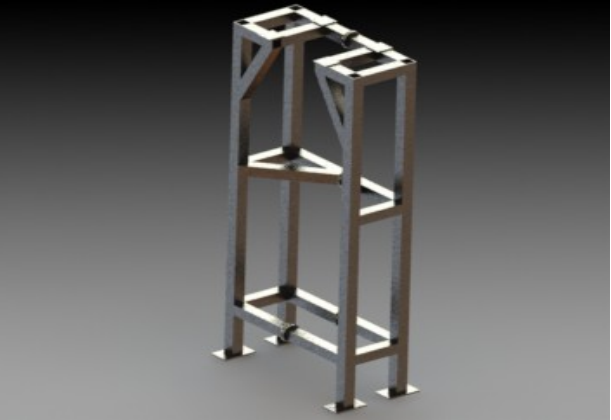

设计的机架外形尺寸为：720mm×1720×3900mm(长×宽×高)，采用316L不锈钢#12槽钢焊接而成，同时为防止整体机架形成磁感回路，为别做断开阻断处理，组要功能是做为二层平台的基础。

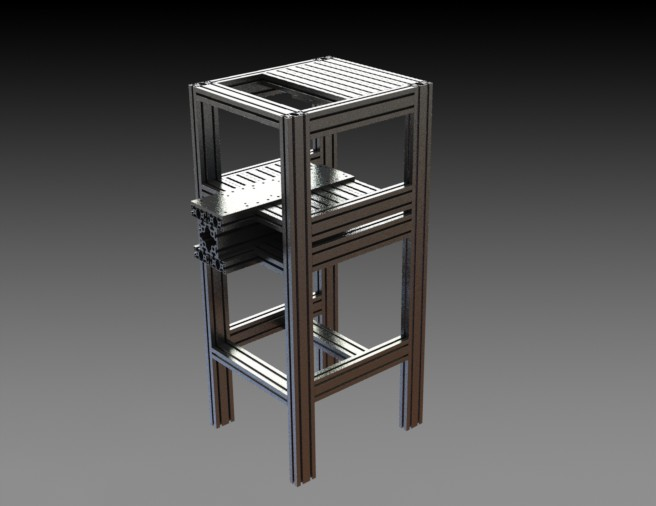

铝型材机架整体采用铝型材与铝板制成，外形尺寸为：500mm×580mm×1250mm(长×宽×高)；采用#2024铝型材与不锈钢板搭建而成，铝型材框架结构能提供良好的强度支撑作用，不锈钢为标准孔距阵列的M6螺纹孔，阵距25mm×25mm，固定在隔振平台上。

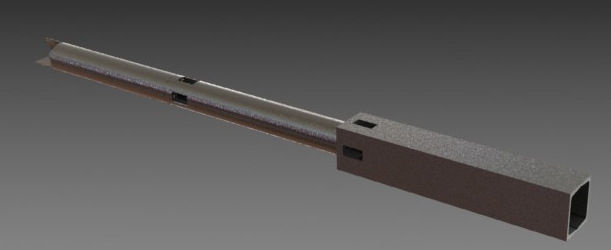

悬臂梁整体分为三部分组合成，采用不锈钢管与槽钢对焊形成的钢管，外形尺寸分别为：650mm×20mm×110mm(长×宽×高)、600mm×90mm(长×直径)两件；后端与铝型材机架固定，固定面积400mmx110mm，前端切割出安装镜架的端面来固定镜片。
