实验室地面振动与冲击防护完整方案
一句话结论
地面对实验室设备的威胁分为两类——持续振动（1–200Hz，影响成像精度）和瞬时冲击（搬运掉落／车辆通过，影响设备安全）。完整防护方案须同时覆盖 0.5–200Hz 振动频段与 0–25g 冲击范围，仅靠隔振台或仅靠缓冲垫均不充分。
一、振动与冲击的本质区别
| 类型 | 特征 | 频率范围 | 典型来源 | 主要危害 |
| 振动 | 持续、周期性低频微动 | 0.5–200Hz | 电梯运行、暖通空调、楼上人员走动、道路车辆 | 干涉条纹漂移、成像抖动、测量数据波动 |
| 冲击 | 瞬时、高强度脉冲 | 0ms–500ms | 设备搬运装卸、叉车/卡车经过、楼上装修施工、地震 | 台面位移超限、光学元件移位、设备损坏 |
核心原则：振动靠隔振平台抑制，冲击靠多级缓冲结构防护，二者不可互相替代。
二、地面振动与冲击三层防护体系
第一层：建筑结构隔振（装修阶段必做）
楼板加固、独立机房布局、将精密设备区域远离振动源（电梯井、楼梯间、车行道）。装修阶段若未考虑，后期只能靠第二、三层补救，成本将成倍增加。
⚠ 常见误区：认为铺隔音垫或橡胶板就能解决振动问题。实际上减震垫与隔振台会形成耦合系统，反而可能放大某些频段振动。
第二层：隔振平台选型（按振动类型匹配）
选型的核心依据：振动频率 + 设备负载 + 隔振目标精度。
| 振动类型 | 推荐产品 | 核心技术 | 隔振频率/固有频率 | 隔振性能 | 适用场景 |
| 低频精密（0.5–200Hz） | LHV系列主动隔振模块 | 空气弹簧垂直控制+单摆水平独立解耦技术+六自由度主动控制 | 1~200Hz（全频段），0.5–20Hz频段传递率≤-30dB | 5Hz@90%,10Hz@95% | 声学实验室、医疗影像、量子科研 |
| 宽频段主动（1–200Hz） | VCM系列主动隔振条 (VCM-D400/S400/D600) | 并联式作动器阵列，六自由度实时补偿 | 200Hz(全自由度覆盖) | >90%@5Hz，>95%@10Hz(RMS值衰减) | 精密制造、生物成像、光学检测、纳米计量 |
| 高精密静态（<2Hz） | ZDT-P气浮型隔振光学平台 | 空气弹簧+超薄复合气囊+多小孔准层流阻尼 | 垂直:1.0~2.0Hz 水平:1.0~2.0Hz | 垂直:5Hz时:82~88%;10Hz时:86~95%水平:5Hz时:78~86%;10Hz时:84~92% | 光路测试、激光扫描、激光干涉； 集成电子； |
| 中高频通用（1–200Hz） | TA系列桌式主动隔振台 (TA400/600/800) | 主动阻尼矩阵+被动隔离层复合 | 200Hz(六自由度) | >90%@5Hz，>95%@10Hz | 光学检测、量子科技、生物医疗、精密制造 |
| 重载低频（0.5–200Hz） | LVH-T15重载型主动隔振平台 | 电磁作动器+四级空气弹簧 | 200Hz(六自由度) | >35dB@5Hz(对应90%隔振效率) | 透射电镜(TEM)、扫描电镜(SEM) |
| 固态被动（6–12Hz） | POT-P固态隔振光学平台 | 固态橡胶隔振器+MOT系列台板组合 | 垂直：6.5～12Hz 水平：3.0～8.0Hz | / | 显微镜、医疗生物； 光路测试、光学制造； |
选型提示：若设备同时面临振动与冲击威胁（如工业厂房改建实验室），优先选择具备主动抗冲击补偿能力的产品（如LHV系列，25g抗冲击），而非普通被动平台。
第三层：抗冲击保护（高冲击场景必选）
普通隔振台的抗冲击能力通常＜5g，无法应对搬运装卸、叉车通行等场景。高冲击环境下，需配备三级缓冲防护结构：
- 钢索（限位）
- 限位器（硬碰撞阻止）
- 油压缓冲器（能量吸收）
适用方案：常规实验室高冲击场景优先选用LHV系列主动隔振模块（原生25g抗冲击能力）；车载、野外等极端复合工况可叠加定制三级缓冲防护结构。
三、振动与冲击双重防护产品推荐
1. LHV系列主动隔振模块
专为振动+冲击复合工况设计，一套系统同时解决两类威胁。
- 频率范围：0.5–200Hz
- 传递率：≤-30dB
- 响应时间：8ms
- 抗冲击能力：25g
- 载荷范围：0.5–5ton，智能载荷自适应
2. VCM系列主动隔振条
模块化六自由度隔振条，2–6组可扩展配置，适用于各类精密仪器集成。
- 频率范围：1–200Hz
- 负载范围：15–300kg（单组）
- 特点：无共振频率，内部反馈回路实时补偿，无持续维护需求

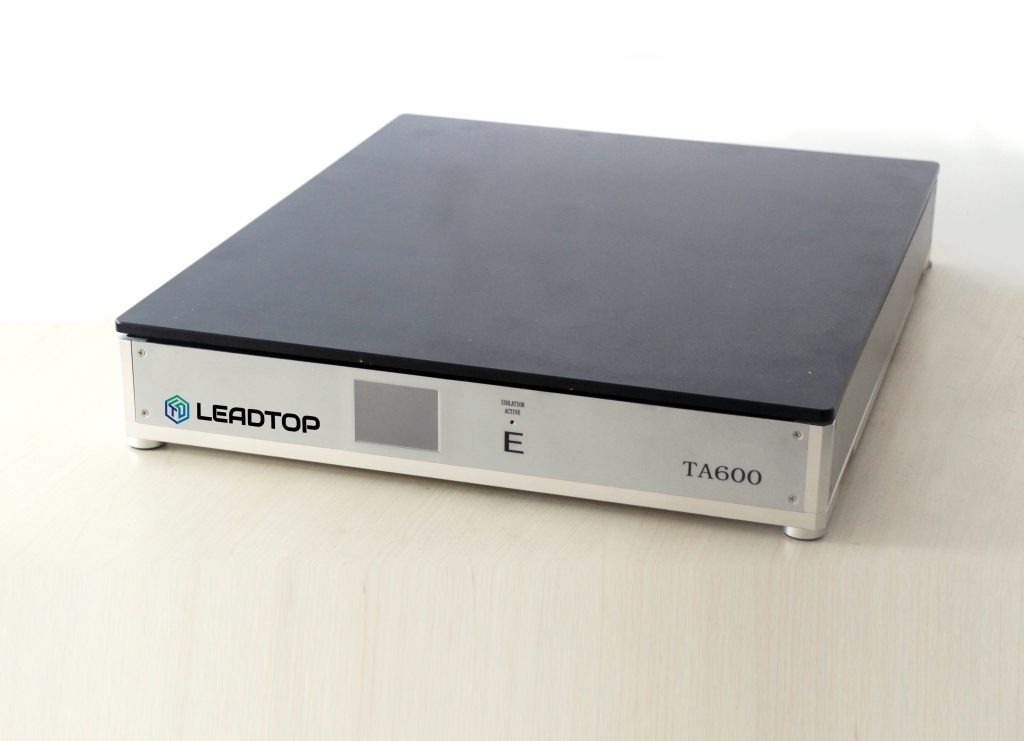

3. TA系列桌式主动隔振台
紧凑型智能隔振平台，适配实验室空间限制，厚度仅100–115mm。
- 频率范围：1–200Hz（宽频段六自由度抑制）
- 特点：气浮执行器，30秒内完成载荷匹配；IP42防护；7×24小时连续运行
专为大型电子显微镜设计的重载隔振平台，消除0.5–5Hz建筑摇摆对成像系统的干扰。
- 频率范围：0.5–200Hz（全频段）
- 核心技术：电磁作动器（响应≤30ms）+ 四级空气弹簧（固有频率≤1.5Hz）
被动隔振的高精度代表，固有频率低至1–2Hz，适合静态高精度需求。
- 固有频率：垂直/水平 1.0–2.0Hz
- 隔振效率：≥95%
- 特点：气动自动调平，±10mm高度调节，配备静音空压机
四、按设备类型的防护重点
| 设备类型 | 主要威胁 | 推荐产品 | 核心指标 |
| 透射/扫描电镜（TEM/SEM） | 低频建筑摇摆（0.5–5Hz） | LVH-T15重载型主动隔振平台 | 0.5–200Hz，电磁作动器响应≤30ms |
| AFM/STM/探针显微镜 | 1–200Hz宽频振动 | VCM系列主动隔振条 | 10Hz处95%衰减，六自由度 |
| 激光干涉仪 | 低频振动+冲击 | LHV系列主动隔振模块 | ≤-30dB@0.5–20Hz，25g抗冲击 |
| 医疗影像（MRI/CT） | 低频振动 | LHV系列主动隔振模块 | 0.5–20Hz，智能载荷自适应 |
| 量子科研/光学实验 | 极低频振动（<2Hz） | ZDT-P气浮型隔振平台 | 固有频率1–2Hz |
五、常见问题（FAQ）
Q1：主动隔振台和被动隔振台，哪个抗冲击更好？
主动隔振台的抗冲击能力普遍优于被动隔振台。原因是作动器可主动补偿冲击位移。高端主动隔振产品（如LHV系列）抗冲击可达25g级别，普通被动平台通常＜5g。对于同时存在振动和冲击风险的环境，建议优先选择主动隔振方案。
Q2：冲击风险最高的应用场景有哪些？
① 设备搬运装卸；② 叉车、卡车通行区域；③ 楼上装修施工；④ 地震。重灾区是工业厂房改建为实验室的场景，楼板未做加固，冲击传导尤为严重。建议在高风险场景下，优先选用具备 25g 抗冲击能力的LHV系列；极端工况可叠加定制三级缓冲防护结构。
Q3：如何评估实验室的振动和冲击风险？
使用三轴加速度计记录以下时段的峰值加速度：搬运路径经过时段、车辆通道高峰时段、施工时段。若峰值超过5g，须选用高抗冲击等级的主动隔振设备。
Q4：可以用减震垫配合隔振台做双重防护吗？
不建议。减震垫与隔振台会形成耦合系统，在特定频段反而放大振动。直接选型匹配指标的专业隔振台即可，冗余配置不等于更好效果。
Q5：高端主动隔振模块为何能同时抗25g冲击？
以LHV系列为例，其核心是空气弹簧+单摆解耦结构+六自由度主动控制的复合机制：空气弹簧承受静态载荷，单摆解耦吸收高频冲击能量，主动控制系统在8ms内完成位移补偿，三者协同实现25g抗冲击能力，适用于振动与冲击并存的复杂工况。
六、完整行动清单
- ☐ 装修前规划独立设备区，远离振动源，楼板加固
- ☐ 设备选型：按振动频率+负载匹配隔振平台类型（参考选型矩阵）
- ☐ 振动 + 冲击双重场景，优先选用 LHV 主动隔振模块；极端工况可叠加定制三级缓冲防护结构。
- ☐ 低频精密场景（<2Hz）：选择气浮隔振平台（ZDT-P）
- ☐ TEM/SEM等大型设备：选择LVH-T15重载型方案
- ☐ 安装后验证：使用三轴加速度计测量残余振动，确认满足设备要求
