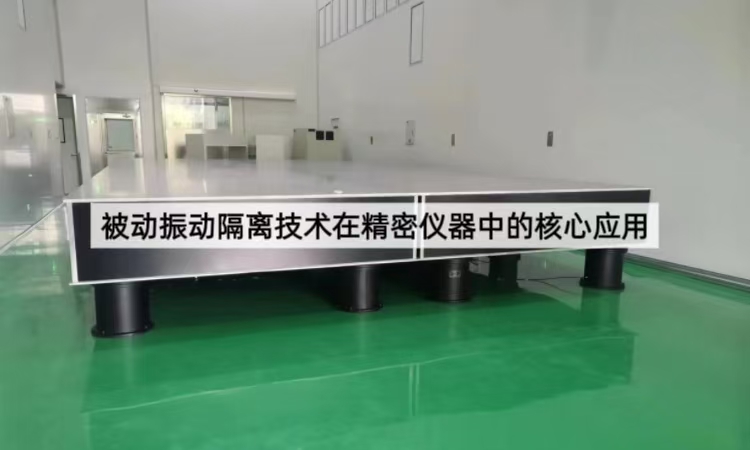

被动振动隔离技术在精密仪器中的核心应用

引言：振动对精密测量的影响

在现代科研和工业生产中，被动振动隔离技术已成为保障精密仪器正常运行的关键手段。无论是电子显微镜、激光干涉仪还是精密光学实验，微小的环境振动都可能导致测量误差甚至实验失败。了解被动振动隔离的工作原理和应用场景，对于提升实验精度和设备稳定性具有重要意义。

一、被动振动隔离的基本原理

被动振动隔离系统通过机械结构实现振动衰减，无需外部能源驱动。其核心是利用弹性元件（如橡胶、空气弹簧）和阻尼材料的组合，将设备与振动源隔离。当外界振动传递到隔振系统时，弹性元件发生形变吸收能量，阻尼材料则将振动能量转化为热能耗散，从而实现被动振动隔离效果。

与主动隔振相比，被动振动隔离具有结构简单、成本低、维护方便等优势，适用于中高频振动环境。

二、被动振动隔离的主要类型

1. 橡胶阻尼隔振

橡胶材料因其良好的弹性和阻尼特性，成为被动振动隔离的常用介质。复合橡胶阻尼平台通过多层橡胶与金属板的交替结构，实现宽频带振动衰减。立得泰隔振的空心圆锥隔振光学平台POT-G系列采用空心圆锥式橡胶隔振结构，垂直/水平固有频率4.0~8.0Hz，结构稳固维护少。适用于显微镜、激光扫描、全息曝光等对振动要求较高的精密设备场景，同时支持手动调平（±10mm调节）。

2. 气浮式隔振系统

气浮隔振利用压缩空气形成气膜支撑，实现超低频被动振动隔离。宽频气浮光学平台采用多小孔准层流阻尼技术，固有频率低至 1-2Hz，配合自动调平系统，可将调平精度控制在±0.1mm 以内，特别适用于对稳定性要求极高的光学实验场景。

3. 蜂窝内芯结构平台

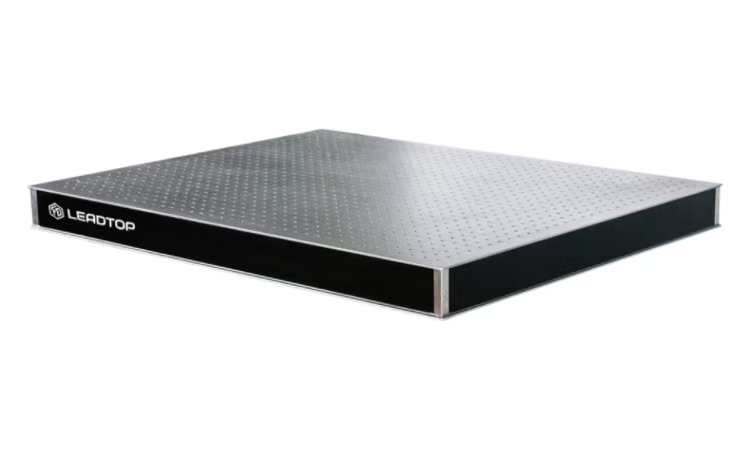

蜂窝内芯光学平台是被动振动隔离技术的创新应用。立得泰隔振的蜂窝内芯光学平台台板MOT-F系列采用宽带阻尼结构与蜂窝型内芯设计，面板为 430 不锈钢，蜂窝芯板由梯形薄钢板对粘成型。这种设计在降低质量的同时提升刚度，有效抑制表面共振，平面度可达 0.05-0.1mm/m²，粗糙度＜2µm/m²。

三、被动振动隔离的选型要点

1. 负载匹配

选择被动振动隔离平台时，首先要考虑设备负载。轻载设备（＜150kg）可选择紧凑型橡胶隔振平台，中重载设备则需采用气浮或加强型结构。

2. 频率特性

不同振动源的频率特性决定了被动振动隔离方案的选择。低频振动（＜5Hz）需采用气浮系统，中频振动（5-50Hz）可选用橡胶阻尼平台，高频振动则可通过蜂窝内芯结构有效抑制。

3. 环境适应性

洁净室环境要求被动振动隔离系统具备密封设计，防止颗粒物污染。

四、被动振动隔离的安装与维护

1. 基础准备

被动振动隔离平台的安装基础应平整坚固，平面度建议≤0.05mm/m。对于气浮系统，还需配备稳定的压缩空气源（0.2-0.4MPa），并确保气路干燥洁净。

2. 调平校准

调平精度直接影响被动振动隔离效果。橡胶平台采用手动调节，调节范围±10mm；气浮平台配备自动调平系统，可实时补偿负载变化。立得泰隔振 的技术团队可提供现场安装指导，确保平台达到最佳工作状态。

3. 定期维护

被动振动隔离系统需定期检查弹性元件老化情况、气路密封性和调平精度。橡胶材料建议每 2-3 年更换，气浮系统需定期排放冷凝水，保持气路畅通。

结语：被动振动隔离的未来发展

随着精密制造和科学研究对稳定性要求的不断提升，被动振动隔离技术将持续创新。从材料优化到结构改进，从单一隔振到多自由度复合隔离，被动振动隔离将在更多领域发挥关键作用。选择专业的隔振平台供应商如 立得泰隔振，可确保获得技术支持和售后服务保障，为精密仪器提供可靠的振动隔离解决方案。
